一、倾角加速度监测站产品简介

倾角变送器是一款标准工业三轴倾角仪，通过检测使用环境中的倾斜角度来判断设备的倾斜状态，可长期在户外使用。

广泛应用于工业倾角测量及危房监测、古建筑保护监测、桥梁桥塔测斜、隧道监测、大坝监测、称重系统倾斜补偿、钻井倾斜控制等行业，安全可靠，外观美观，安装方便。

二、倾角加速度监测站功能特点

1.采用卡尔曼滤波算法，使设备采集的角度值精确、稳定。

2.具有较宽的角度测量范围，输出信号线性度好，可满足绝大多数环境下使用。

3.采用专用的485电路，标准ModBus-RTU通信协议，通信地址及波特率可设置。

4.5~30V直流宽电压范围供电。

6.具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。

三、倾角加速度监测站技术参数

滤波算法：采用卡尔曼滤波算法，使设备采集的角度值精确、稳定。

供电范围：(默认)DC5-30V

平均功耗：≤0.15W

工作环境：-40℃—60℃，0—95%RH(非结露)

量程范围：倾角X轴-180°~180°;Y轴-90°~90°;Z轴-180°~180°。加速度：±2g

分辨率：0.01°

测量数据：X轴、Y轴、Z轴倾斜角度;输出加速度、倾角、自振频率、最大振幅等。

典型精度：X、Y轴静态精度±0.1°，动态精度±0.5°;Z轴静态精度±0.5°;加速度:±10^(-3)gn。

温度漂移：±(0.5°~1°)，(-40°C~+65°C)。

数据采集：智能采集、转发、存储，具有自动、人工召测功能。

在设置设备参数时，支持主机直接或通过电脑连接设置网络模式(2G3G4G)与短信(gsm)移动通信、低功率广域网、卫星通信模式，支持自由切换。支持通过主机设置页面及手机发送可以设置设备时间，数据储存间隔时间，数据发送间隔时间，用户可通过任何可以上网的电脑进行查看数据及图片支持查询本系统所有用户的操作记录，支持查询指定用户在指定时间内的操作记录。支持查询指定传感器在某一时间段内的数据，并分析其变化趋势，从而得到其走势分析。采集器供电接口：GX-12-3P插头，输入电压5V，带RS232输出Json数据格式,采集器供电：DC5V±0.5V峰值电流1A

响应时间：<1S

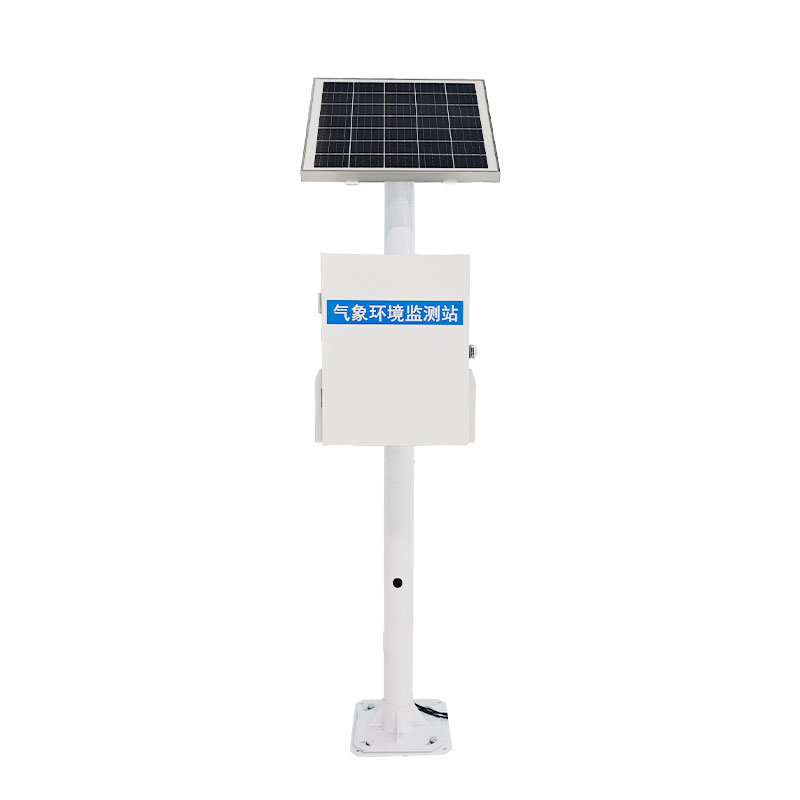

供电系统：太阳能30W/20AH(含充电控制器)

立杆：高度：1.5米，管径76mm+'X‘型支架

设备箱：铁质镀锌喷漆防护箱

地笼：φ16mm螺纹钢，H：470mm;〼：260mm;含螺丝

防护等级：IP65

外形尺寸：90*58*36mm

输出信号：RS485(Modbus协议)
